Dióda tesztelése lépésről lépésre: útmutató multiméterrel

A dióda szerepe és alapvető tulajdonságai

Mielőtt rátérnénk a tesztelés mikéntjére, fontos megérteni, mi is pontosan a dióda és hogyan működik. A dióda egy két kivezetéses félvezető eszköz, amely alapvető funkciója, hogy az elektromos áramot csupán egyetlen irányba engedje át. Ezt a tulajdonságát leggyakrabban egyenirányításra használják, például amikor a váltakozó áramból (AC) egyenáramot (DC) kell előállítani. Úgy képzelhetjük el, mint egy elektronikus visszacsapó szelepet: az egyik irányba nyit, a másikba pedig zár.

A diódának két kivezetése van:

• Anód (+): Ez a pozitív oldal. Az áram ezen a ponton lép be a diódába.
• Katód (-): Ez a negatív oldal. Az áram ezen a ponton távozik.

A legtöbb hengeres kialakítású diódán a katódot egyértelműen jelöli egy festett csík vagy gyűrű. Ez a vizuális jelölés kulcsfontosságú a helyes beépítéshez és a teszteléshez is. A diódák meghibásodásának leggyakoribb okai a túlfeszültség vagy a túlmelegedés. Ha egy áramkörben a dióda tönkremegy, az két tipikus hibajelenséget okozhat: vagy szakadt lesz, és semmilyen irányban nem vezeti az áramot, vagy zárlatossá válik, és mindkét irányban akadálytalanul átengedi azt. Mindkét eset az áramkör hibás működéséhez vezet, ezért elengedhetetlen a diódák állapotának ellenőrzése.

A teszteléshez szükséges eszköz: a digitális multiméter

A diódák tesztelésének leggyakoribb és leghatékonyabb eszköze a digitális multiméter. Ez a sokoldalú műszer számos elektromos mennyiség mérésére alkalmas, és szinte minden modern készülék rendelkezik a diódák ellenőrzéséhez szükséges funkciókkal. Két fő üzemmódot használhatunk erre a célra.

A dióda teszt üzemmód

Ez a legcélravezetőbb és legpontosabb módszer. A multiméter funkciós tekerőgombján ezt általában egy dióda szimbólum jelöli: egy háromszög, amelynek a csúcsán egy vonal van (->|-). Ebben az üzemmódban a multiméter egy kis, ismert nagyságú áramot vezet át a diódán, és a rajta eső feszültséget méri. Ezt nevezzük nyitófeszültségnek. Egy szilícium alapú dióda esetében ez az érték tipikusan 0,5V és 0,8V között van.

Az ellenállásmérő (ohmmérő) üzemmód

Ha a multiméterünk nem rendelkezik dedikált dióda teszt funkcióval, az ellenállásmérés (jelölése: Ω) is használható, bár ez a módszer kevésbé informatív. Itt azt a tényt használjuk ki, hogy egy jó dióda nyitóirányban (amikor vezet) alacsony ellenállást mutat, míg záróirányban (amikor nem vezet) rendkívül magas, szinte végtelen ellenállással rendelkezik. A méréshez érdemes egy közepes, például 2kΩ vagy 20kΩ-os méréshatárt választani.

A dióda tesztelésének gyakorlati lépései

A pontos és biztonságos méréshez kövessük az alábbi lépéseket. A gondosság itt kulcsfontosságú, mert egy rosszul elvégzett mérés téves következtetésekhez vezethet.

Előkészületek és biztonsági intézkedések

A legfontosabb szabály: a diódát mindig feszültségmentesített áramkörben teszteljük! Mielőtt bármihez hozzáérnénk, győződjünk meg róla, hogy a készülék le van választva az áramforrásról. Az alkatrészek tesztelését ideális esetben kiforrasztott állapotban végezzük. Ha a diódát az áramkörben hagyva mérjük, a vele párhuzamosan kötött egyéb alkatrészek (pl. egy másik dióda, egy tekercs vagy egy alacsony értékű ellenállás) meghamisíthatják a mérést, mivel a multiméter árama rajtuk keresztül is utat találhat. Ha a teljes kiforrasztás nehézkes, általában elegendő a dióda egyik lábát kiforrasztani a panelből, ezzel megszakítva az áramköri kapcsolatokat.

Mérés dióda teszt üzemmódban (a javasolt módszer)

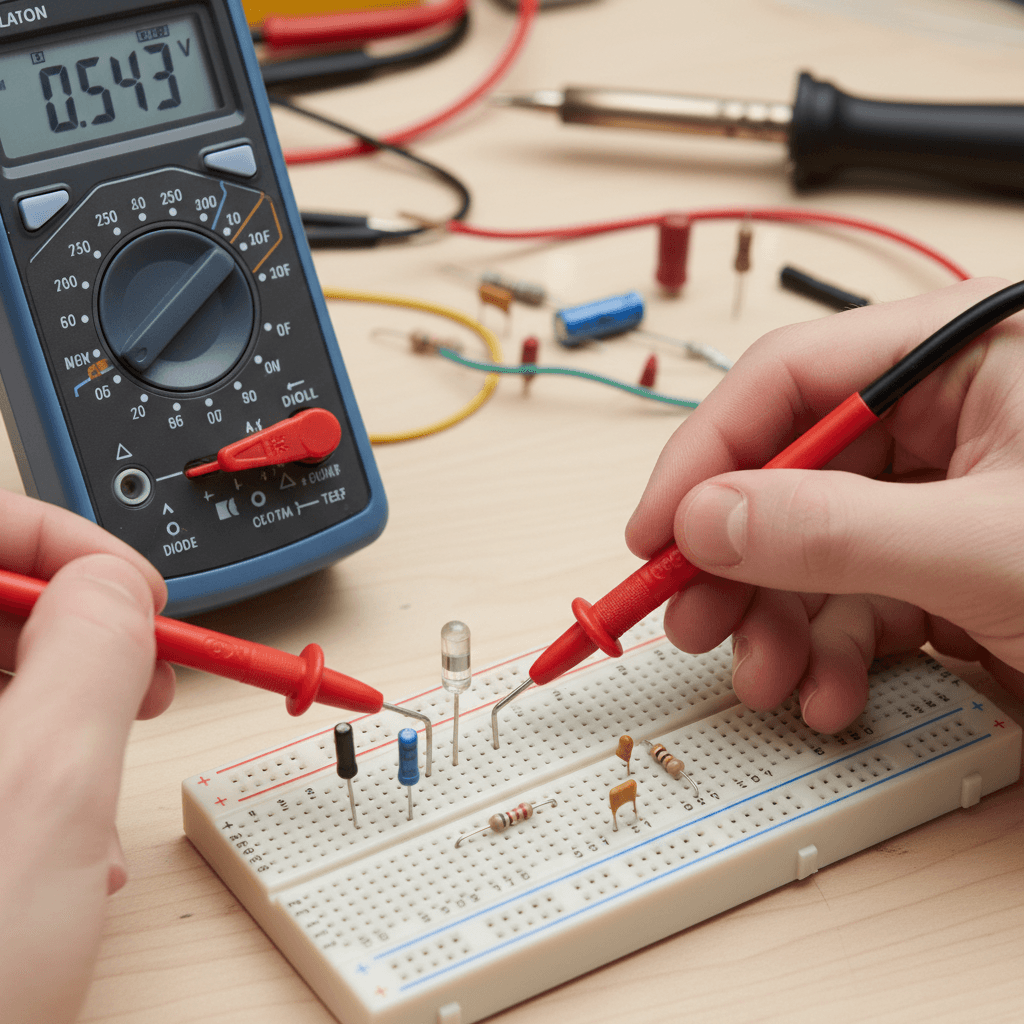

1. Állítsa a multimétert a dióda teszt (->|-) funkcióra.
2. Azonosítsa a dióda anódját (+) és katódját (-), utóbbit a festett csík jelöli.
3. Nyitóirányú teszt: Csatlakoztassa a piros mérőcsúcsot a dióda anódjához, a fekete mérőcsúcsot pedig a katódjához. Egy működőképes szilícium dióda esetén a kijelzőn egy 0,5V és 0,8V közötti feszültségértéket kell látnia. Ez a dióda nyitófeszültsége.
4. Záróirányú teszt: Cserélje fel a mérőcsúcsokat. Csatlakoztassa a fekete mérőcsúcsot az anódhoz és a pirosat a katódhoz. Egy jó dióda ebben az esetben nem vezet, így a multiméter kijelzőjén „OL” (Over Limit), „1” vagy végtelen jelzésnek kell megjelennie.

Az eredmények értelmezése: jó vagy rossz a dióda?

A mérések elvégzése után a kapott értékekből egyértelműen megállapítható a dióda állapota.

• Jó dióda: Nyitóirányban alacsony nyitófeszültséget (pl. 0,7V) vagy alacsony ellenállást mutat, míg záróirányban szakadást (OL) jelez. Ez a helyes működés.
• Hibás dióda (szakadt): A multiméter mindkét mérési irányban szakadást (OL) mutat. A dióda belső szerkezete megszakadt, így semmilyen irányban nem képes vezetni az áramot. Az alkatrész cserére szorul.
• Hibás dióda (zárlatos): A multiméter mindkét irányban közel 0V feszültséget vagy nagyon alacsony, közel 0Ω ellenállást mutat. A dióda átütött, és egyszerű vezetőként viselkedik, ami súlyos áramköri problémákat okozhat. Az alkatrészt azonnal cserélni kell.
• Hibás dióda (szivárgó): Ez egy ritkább, de létező hiba. Nyitóirányban a dióda normálisan működhet, de záróirányban nem teljes szakadást (OL), hanem egy mérhető, általában nagy értékű ellenállást mutat. Ez azt jelenti, hogy a dióda záróirányban is átenged némi áramot, ami szintén hibás működéshez vezethet.

Különleges diódák és praktikus tippek

Bár az alapvető tesztelési eljárás a legtöbb diódára igaz, érdemes megemlíteni néhány speciális típust.

• LED-ek (világító diódák): A LED-ek is diódák, így a tesztelésük hasonló. Dióda teszt üzemmódban, nyitóirányú méréskor a LED-nek halványan világítania kell. A nyitófeszültségük magasabb, mint a normál diódáké, színüktől függően általában 1,5V és 3V között van. Záróirányban nekik is szakadást kell mutatniuk.
• Zener diódák: Nyitóirányban ugyanúgy tesztelhetők, mint egy normál dióda. Különleges tulajdonságuk, a meghatározott feszültségnél történő záróirányú letörés (Zener-feszültség) azonban egy egyszerű multiméterrel nem ellenőrizhető, ahhoz speciális tesztáramkör szükséges.
• Schottky diódák: Ezeknek a diódáknak jóval alacsonyabb a nyitófeszültségük, tipikusan 0,2V és 0,4V között mozog. A tesztelés során erre a jellegzetességre figyelni kell.

Mindig ügyeljen arra, hogy a mérőcsúcsok stabilan és tisztán érintkezzenek a dióda lábaival. Az oxidáció, a lakkréteg vagy a bizonytalan kontaktus könnyen téves mérésekhez vezethet. Egy gyors kaparás a lábakon csodákra képes lehet.
